排水トラップとは？封水切れ・通気・二重トラップを図解｜賃貸不動産経営管理士【2026年度試験対応】

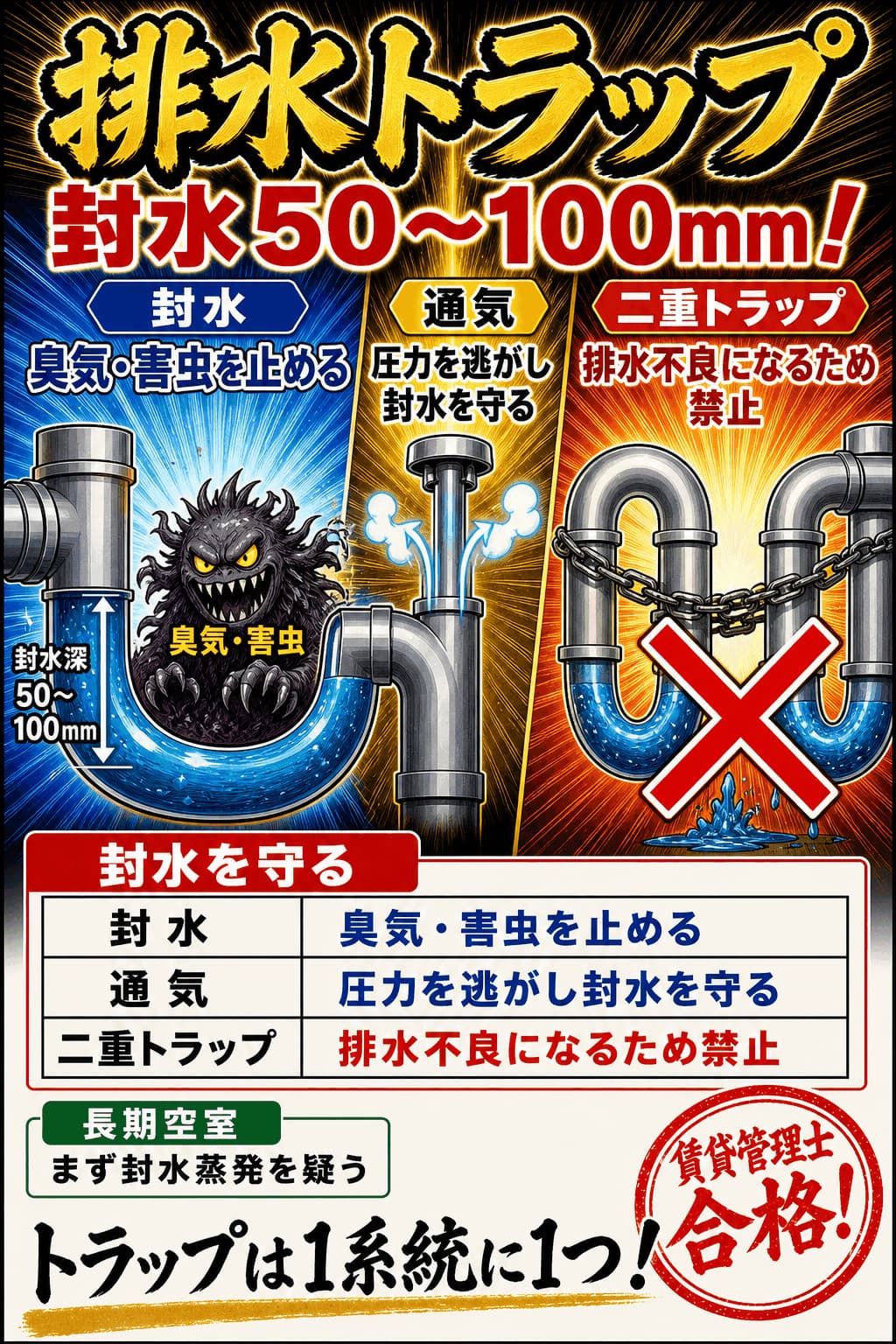

排水トラップは、器具の下部に水を溜めること（封水）で下水道からの臭気・害虫の室内への侵入を防ぐ。封水深はディップからウェアまでの垂直距離であり、50mm以上100mm以下とされる（阻集器を兼ねる場合は50mm以上）。浅すぎると蒸発やサイホン作用で封水が失われやすく、深すぎると流速が落ちて自浄作用が弱まり汚物が滞留する。種類にはS・P・Uトラップ、わんトラップ、ドラムトラップなどがある。

覚え方封水は五十から百ミリ、浅いと切れ深いと詰まる

ひっかけ注意封水深を「50mm以上」とだけ覚えると上限100mmの入替えを見落とす。「深いほどよい」とする誤りも狙われる。

二重トラップとは、一つの器具排水系統に二つ以上のトラップが直列に設けられた状態をいう。トラップとトラップの間の管内空気が逃げ場を失って密閉されるため、排水が流れにくくなったり封水が破られたりする。したがって二重トラップは禁止される。わんトラップ付きの浴室排水をトラップ付きの排水枡に接続してしまう例、洗濯機防水パンのトラップと器具トラップが重なる例が典型的な発生パターンである。

覚え方トラップは一系統に一つだけ、二重は流れを止める

ひっかけ注意「トラップは多いほど臭気を防げる」とする誤りが定番。二重トラップはむしろ排水不良の原因となる。

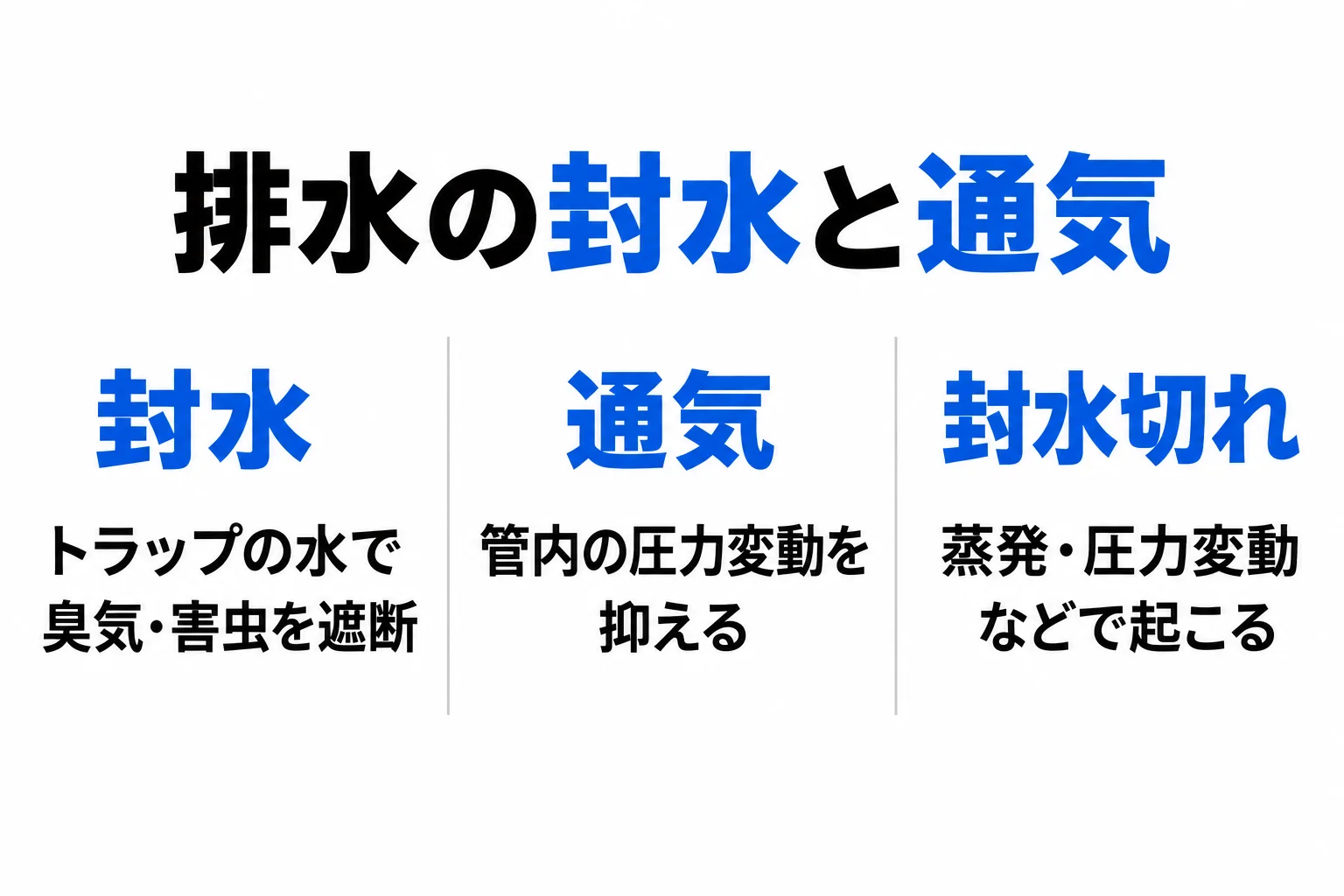

排水が立て管を流下すると管内に圧力変動（負圧・正圧）が生じ、器具トラップの封水が吸い出されたり跳ね出されたりする。通気管はこの圧力変動を大気に逃がして封水を保護し、排水を円滑にするもので、臭気の排出が主目的ではない。方式には、排水立て管の頂部をそのまま延長して大気に開放する伸頂通気方式、排水立て管と並行して通気立て管を設ける通気立て管方式、各器具ごとに通気を取る各個通気方式がある。

覚え方通気は圧力の逃げ道、封水を守り流れを助ける

ひっかけ注意通気管を「臭気を屋外へ排出するための管」とだけ説明する誤りが狙われる。主目的は封水保護と排水の円滑化である。

破封（封水の損失）の原因には、①器具自身の排水がサイホンを形成して封水を引き込む自己サイホン作用、②立て管を流下する排水で生じた負圧が他の器具の封水を吸い出す誘導サイホン（吸出し）作用、③正圧により封水が室内側へ跳ね出す跳出し作用、④長期間使用しないことによる蒸発、⑤トラップに引っかかった毛髪や糸を伝って封水が流出する毛細管現象がある。長期空室の臭気はまず蒸発を疑う。

覚え方破封は自己・誘導・跳出し・蒸発・毛細管の五つ

ひっかけ注意長期空室の臭気を配管の破損と決めつけるのが罠。まず封水の蒸発を疑い、通水して回復するかを確認する。

汚水・雑排水を一時貯留する排水槽（ビルピット）は、汚泥やスカムが堆積すると硫化水素等を発生させて強い悪臭の原因となる。建築物衛生法施行規則4条の3は排水に関する設備の清掃を6か月以内ごとに1回と定めるが、これは特定建築物（施行令1条の用途で3,000㎡以上。共同住宅は含まれない）の維持管理権原者の義務である。共同住宅では同法4条3項の努力義務、自治体の指導要綱（東京都は4か月以内ごとに1回）、管理受託契約の仕様によって周期を定める。

覚え方ロクかげつは特定建築物の義務、共同住宅は努力義務と指導要綱

ひっかけ注意6か月以内ごとの清掃を共同住宅一般の法定義務とする誤り。共同住宅は特定建築物に当たらない。

公共下水道には、汚水と雨水を同一の管きょで流す合流式と、別々の管きょで流す分流式がある。合流式は施工が容易で古い市街地に多いが、大雨時に処理能力を超えた下水が未処理のまま河川等へ放流される問題がある。分流式では雨水は公共用水域へ、汚水は処理場へ流れる。建物内の排水は、汚水（大小便器）・雑排水（台所・浴室等）・雨水の3系統に区分され、雨水管を汚水系統に直結すると悪臭の逆流や溢水の原因となる。

覚え方合流は一本、分流は二本、雨水は汚水につながない

ひっかけ注意建物内の「汚水・雑排水」の区分と、公共下水道の「合流式・分流式」を混同させる出題が狙われる。

雨水排水立て管は、汚水排水立て管や通気立て管と兼用してはならず、これらに連結してもならない。集中豪雨時に雨水が満流となって排水系統の圧力が乱れ、器具トラップの封水が破られて室内へ臭気が噴き出すおそれがあるためである。建物内の排水は汚水（大小便器）・雑排水（台所・浴室等）・雨水の3系統に区分し、雨水立て管には点検・清掃のための掃除口を設ける。

覚え方雨は雨だけの管で流す、汚水や通気とはつながない

ひっかけ注意公共下水道の合流式と、建物内での系統分離を混同させる出題が狙われる。建物内では兼用も連結もできない。

ディスポーザーは台所の生ごみを粉砕して排水とともに流す機器で、直投型（単体型）と排水処理部を備えるディスポーザ排水処理システムがある。設置の可否や届出・確認、認証品の使用等の条件は、下水道管理者である自治体の条例・要綱等によって異なり、全国一律に単体型が禁止され、認証を受けた処理システムだけが許されるわけではない。単体型を禁止する自治体も、条件付きで認める自治体もあるため、設置前に自治体、建物の管理規約及び所有者の承諾を確認する。排水処理システムを設置した場合は、自治体の基準や維持管理計画に従って保守点検・汚泥の引抜き等を行う。

覚え方ディスポーザーは全国一律でなく自治体の取扱いを先に確認

ひっかけ注意「単体型は全国一律に禁止」「認証品なら全国どこでも自由に設置できる」はいずれも誤り。自治体の条例・要綱等と建物側のルールを確認する。
